什么叫高速采样？为什么有些变化需要记录得特别密？

什么叫高速采样？通过采样点疏密示意和MA1055-LS08D2000 ADC子卡，了解采样率、短暂变化、记录窗口及数据链路的选型要点。

拍快速动作时，如果两张照片间隔太久，中间发生的动作就可能没有被拍到。采集电信号也类似：有些电压变化只出现很短一段时间，想看清它何时出现、怎样变化，就需要在时间轴上留下足够密的记录点。这正是理解“高速采样”的起点。

采样率说的是记录节奏

ADC会在一个个采样时刻读取输入电压，每次得到一个数字值，这就是采样点。采样率表示一秒取得多少个点，常用S/s、kSPS或MSPS表示。在相同的一秒里，取得的点越多，相邻采样点通常越近，观察快速变化时就有更多时间线索。

这里说的“快”，是采集端取点的节奏；需要多快，应与目标变化持续的时间对照。电脑屏幕每秒刷新几次、曲线画得多流畅，是另外的显示问题。读波形时，先看实际采样设置，再看横轴代表的时间，才容易把屏幕画面与信号变化对起来。

假设电压平时比较平稳，却在两次采样之间短暂升高又恢复。如果采样时刻正好避开这段变化，保存下来的点仍可能接近平稳值；把这些点连成线，也很难看出刚才发生过什么。提高采样率后，同一段时间里取点更密，短暂变化附近更有机会留下可观察的记录。

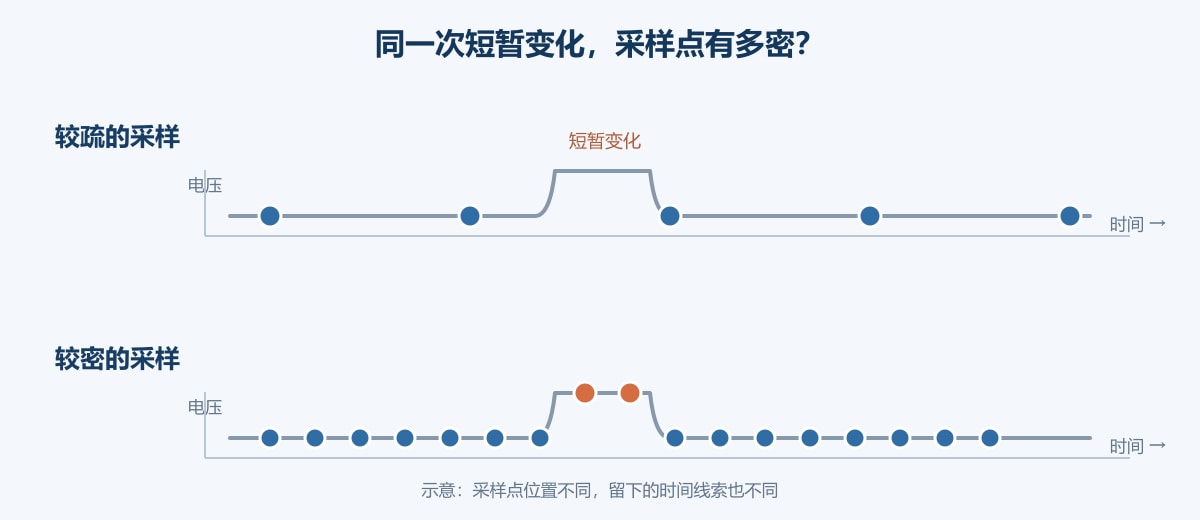

同一短暂变化下，较疏与较密的采样点位置示意

图1：灰色线表示同一次短暂变化，圆点代表采样时刻。这是一张时间间隔示意图；实际记录结果还要结合采集时机和系统设置判断。

采样点更密，只解决了时间记录的一部分。输入信号先要经过模拟前端，因此还需确认输入范围和带宽适合目标变化；变化何时发生也很重要，触发条件或采集窗口应覆盖想看的时间段。若记录窗口太短，即使窗口内取点很密，也可能没有覆盖事件发生的时刻。

还要想清楚需要保留多久的数据。通道数增加、采样率提高，单位时间产生的数据也会增多。FPGA工程、缓存、传输接口、电脑处理和存储方式要与记录目标配合，才能把取得的点用于后续查看或分析。选型时，把“每秒采多少点”和“要连续记录多长时间”分开问，答案会更清楚。

明德扬MA1055-LS08D2000是一款ADC采集子卡，可作为高速采集方案选型时的具体例子。看产品照片，可以认识板卡及接口外观；判断它是否适合某段快速变化，则要回到信号条件和实际搭配。建议先说明信号来自哪里、变化大约持续多久、要看几路，以及希望观察一次事件还是记录较长过程。

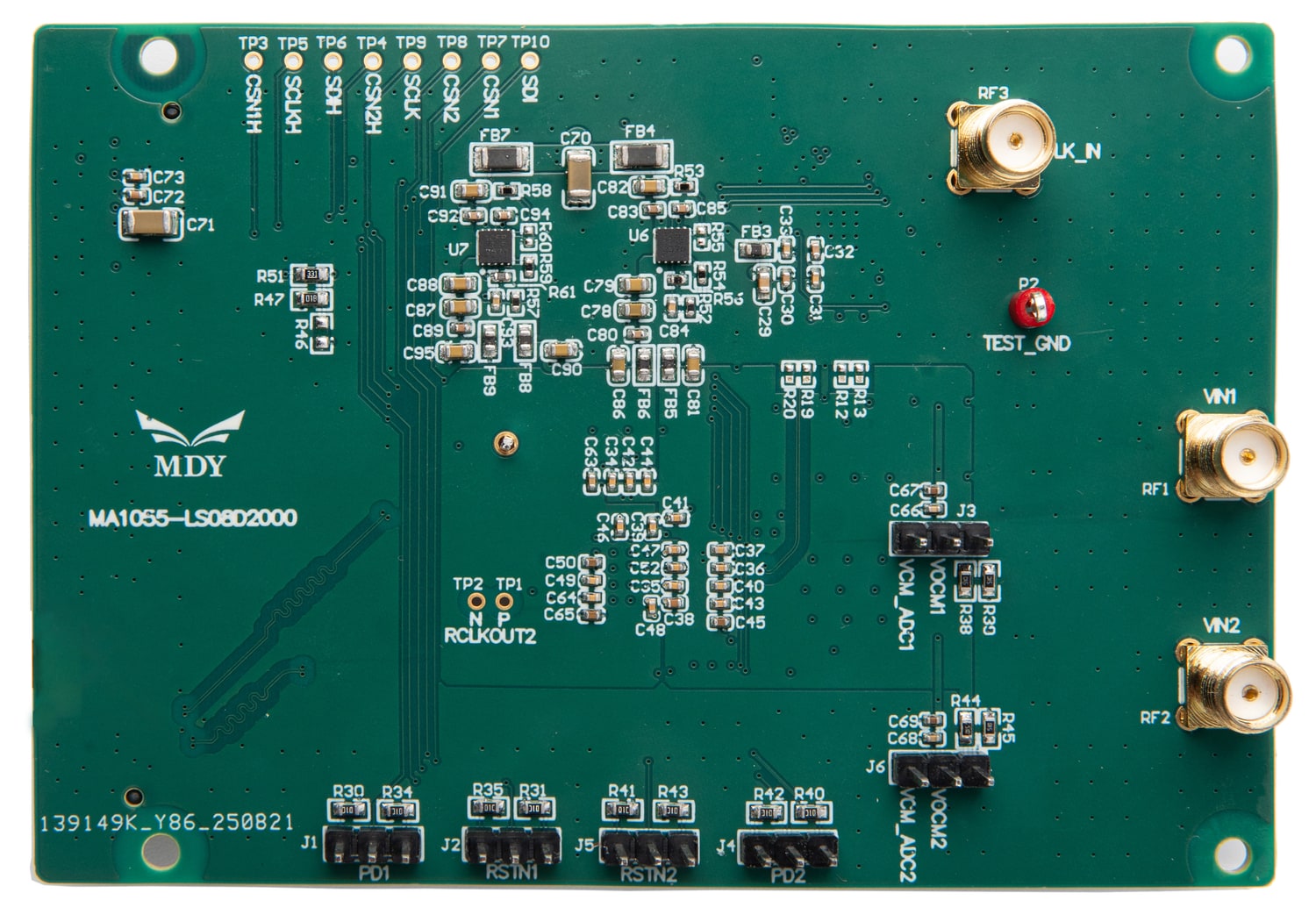

MA1055-LS08D2000 ADC采集子卡产品实物图

图2：MA1055-LS08D2000子卡实物，图片用于认识板卡外观。

您想观察的是缓慢变化，还是短时间内发生的快速变化？可先查看MA1055-LS08D2000 ADC子卡和ADC采集产品与方案，再一起核对采样设置与配套平台。
