FPGA学习板如何做出完整项目？从采集、缓存、传输到显示 | 明德扬FPGA
学完点灯和计数器后，最容易卡在“会写模块，但不会组成系统”。选择一个看得见结果的小项目，把采集、缓存、处理和显示串起来，更容易建立工程思维。
学完点灯和计数器后，最容易卡在“会写模块，但不会组成系统”。选择一个看得见结果的小项目，把采集、缓存、处理和显示串起来，更容易建立工程思维。
本文围绕“FPGA学习板项目”说明项目沟通和验证中的关键问题，尽量用业务、采购和项目人员都容易理解的方式展开。
*图：获取数据、跨时钟域、缓存数据、传输处理、显示结果的五步确认路径。*

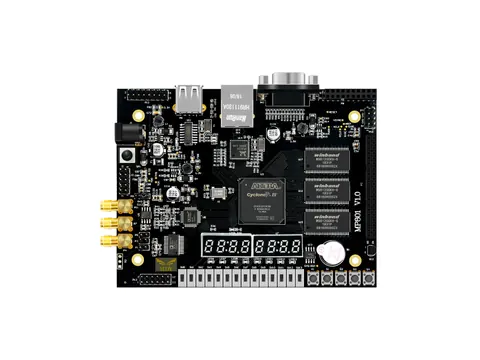

*图：MP801 Cyclone IV FPGA学习开发板产品图，用于了解板卡与接口形态。*
从一个可观察项目开始
例如摄像头采集后VGA显示，或接收简单传感器数据后通过网络发送。项目目标要明确，先追求链路稳定，再增加算法。
每个阶段都保留测试点，避免所有模块完成后一次联调。
模块之间先约定接口
统一数据有效、就绪、帧开始和错误信号，明确谁提供时钟、谁能暂停。接口定义清楚后，模块更容易单独仿真和替换。
跨时钟域使用FIFO或同步方法，不直接传递多位异步数据。
用简单图案验证图像链路
摄像头项目可以先用内部彩条替代输入，确认显示时序；再接真实摄像头，检查帧长和缓存。这样能区分输入与输出问题。
网络项目也可先发送固定递增数据，便于电脑端检查。
学习板如何选择
MP801采用Cyclone IV，包含千兆以太网、VGA和摄像头相关接口，适合从基础实验过渡到小型图像与网络项目。
学习时应同步保存工程版本、引脚约束和测试现象，形成可复用模板。
总结
围绕FPGA学习板项目，最重要的是先固定真实接口、数据量和验收条件，再选择适合的FPGA平台与传输方式。方案中的具体速率、通道和兼容范围应以目标器件资料及项目确认结果为准。
