FPGA千兆网UDP从哪里学起？先发固定数据，再接摄像头和传感器 | 明德扬FPGA
千兆网实验同时涉及PHY、以太网帧、IP、UDP和电脑端接收。初学时不必一次实现复杂协议栈，先让固定长度、可预测内容的数据包稳定往返，再逐步接入真实数据。
千兆网实验同时涉及PHY、以太网帧、IP、UDP和电脑端接收。初学时不必一次实现复杂协议栈，先让固定长度、可预测内容的数据包稳定往返，再逐步接入真实数据。
UDP实验先固定三项网络参数
- 开发板与电脑的IP地址和子网
- 源端口、目标端口与MAC地址
- 每包长度、发送间隔和校验方式
*图：PHY建立链路、发送固定帧、电脑抓包、加入UDP、接真实数据。*

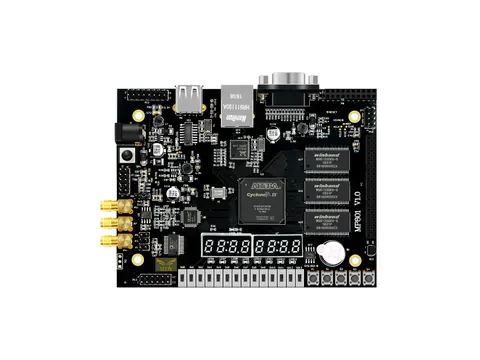

*图：MP801 Cyclone IV FPGA学习板，用于了解板卡与主要接口形态。*
第一步只看链路和以太网帧
确认PHY完成自协商并建立链路，先发送内容递增的固定以太网帧。电脑端用抓包工具检查MAC、类型、长度和数据内容。
固定数据正确后再加入IP和UDP头。
为什么要用递增序列
递增数据、包序号和固定校验能快速发现丢字节、重复包和帧边界错误。全零数据即使错位也不容易看出来。
每次只改变一个字段，并保存正确帧作为对照。
接入摄像头前先算带宽
按分辨率、帧率和像素位宽计算原始数据量，再考虑包头和间隔。若电脑端还要实时显示或保存，也要确认处理速度。
网络缓存满时应有丢包计数，而不是悄悄覆盖旧数据。
MP801适合的学习路径
MP801采用Cyclone IV，提供千兆网、VGA和摄像头相关接口，可从固定UDP数据扩展到图像采集与显示。
先完成单向发送，再增加接收控制和双向通信。
总结
学习FPGA UDP应从链路、固定帧和抓包开始，再加入协议头、带宽统计和真实传感器数据。
