FPGA开发板首次上电怎么检查?不要一开始就下载完整工程 | 明德扬FPGA

新开发板或新到样机首次上电时,直接下载复杂工程会把电源、时钟、存储和接口问题混在一起。更稳妥的做法是从静态检查和最小工程开始,逐步建立可重复的硬件基线。

新开发板或新到样机首次上电时,直接下载复杂工程会把电源、时钟、存储和接口问题混在一起。更稳妥的做法是从静态检查和最小工程开始,逐步建立可重复的硬件基线。

首次上电前先完成三项静态检查

  • 输入电压、极性、限流值和接地方式
  • 跳帽、拨码、启动模式与外设连接
  • 是否存在发热、短路或机械损伤

FPGA开发板首次上电怎么检查?不要一开始就下载完整工程说明图

*图:断电目检、限流上电、测电源时钟、JTAG识别。*

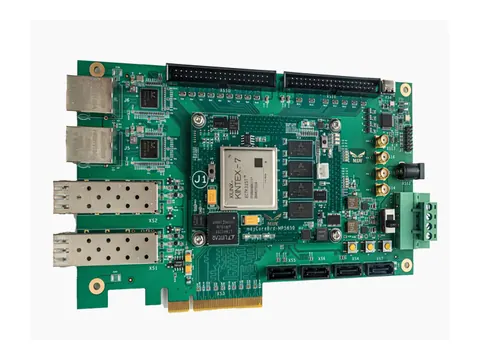

CP9150-05多接口FPGA开发板

*图:CP9150-05多接口FPGA开发板,用于了解板卡与主要接口形态。*

先看结论:先证明板卡健康,再证明功能正确

电源轨、复位、基础时钟和JTAG都正常后,再下载只包含时钟、复位和LED的最小工程。最小工程稳定,才逐步加入DDR、网络和高速接口。

这样每一步只增加一个变量,问题更容易定位。

限流上电要观察什么

根据板卡要求设置正确输入,首次上电可使用可观察电流的电源。若电流明显异常或器件快速升温,应立即断电检查。

不要在没有确认电平和方向时连接外部信号源。

基础信号怎样确认

测量主要电源轨、复位释放和板载时钟。JTAG能够识别器件说明配置链路基本连通,但不能替代电源、时钟和DDR检查。

若板载有温度或电源监测,可记录空载基线。

多接口板卡的逐步验证

CP9150-05集成DDR3、千兆网、SFP、SATA、PCIe及调试接口,适合按模块逐项建立验证工程。

首次联调建议先关闭暂不使用的外设,待基础路径稳定后再逐步增加接口并发。

总结

开发板首次上电应遵循静态检查、限流供电、电源时钟确认、JTAG最小工程、外设逐项加入的顺序。
