机器人、环视、工业视觉和测试设备经常需要同时接入四路 MIPI 摄像头。真正困难的地方不只是“把四路图像收进来”，而是让各路摄像头在时间上可对应、在带宽上不拥堵，并能够稳定送到主机或 AI 平台。
本文重点说明：
- 四路 MIPI 摄像头同步有哪些不同含义；
- FPGA 多路视频聚合需要哪些处理环节；
- 如何估算缓存和输出链路，避免多路同时工作时掉帧。
*图：四路MIPI摄像头经过独立接收、时间标记和缓存后，由FPGA统一聚合输出。*
先看结论：先定义“同步到什么程度”
四路摄像头同时出图，不一定等于严格同步。项目可能只要求各路帧率一致，也可能要求同一时刻曝光，或者要求主机能够根据时间戳配对。
选 FPGA 多路视频聚合方案前，应先确认允许的时间差、是否有外部触发、摄像头是否支持同步控制，以及后端算法如何使用时间信息。同步目标不同，硬件连接和固件复杂度也不同。
一、多路MIPI接入要为每路保留独立状态
每路 MIPI CSI-2 的 Lane 数、速率、数据格式和启动时间可能不同。FPGA 前端通常需要独立完成 D-PHY 接收、CSI-2 解包、帧边界识别和错误统计，再把各路数据送入统一的数据通道。
如果过早把多路数据混在一起，出现异常时很难判断是哪一路丢帧。因此建议保留每路帧计数、错误计数和状态信息。
二、同步可以分为三种常见方式
第一种是共享触发或同步信号，让摄像头尽量在同一时刻曝光；第二种是使用共同的时钟基准，减少各路长期漂移；第三种是在 FPGA 中为每帧或关键行添加时间戳，由后端按时间对应。
实际项目可能组合使用这些方式。若摄像头本身不支持外部同步，FPGA 可以整理时间信息，但不能凭空消除传感器内部曝光差异。
三、带宽要按四路同时工作的峰值计算
估算原始图像数据量时，可先用“分辨率 × 帧率 × 每像素位数 × 通道数”得到基础值，再为行列空白、协议开销、缓存调度和输出封装预留余量。
不能只用单路平均数据量乘以四，还要考虑四路在相近时间集中写入缓存的情况。输出端也要按实际可用吞吐量评估，不能把 PCIe、网口或 USB 的标称速率直接当作持续有效载荷。
四、缓存用于吸收短时拥堵，不是无限补偿带宽不足
多路 MIPI 聚合常使用片上缓存或 DDR。缓存可以处理不同摄像头之间的相位差，也能吸收后端短时等待；但如果长期输入速度高于输出速度，再大的缓存最终也会溢出。
设计时应明确缓存深度、调度策略、满载处理方式和丢帧规则。例如，是优先保证所有通道公平输出，还是优先保证某一路低延迟，都应在项目开始时确定。
五、输出到主机或AI平台时要保留通道身份
多路数据聚合后仍要能够区分摄像头编号、帧号、时间戳、图像格式和有效长度。无论后端使用 PCIe、以太网还是其他高速接口，都建议把这些信息放入清晰的数据头，便于主机重新组帧和发现异常。
如果后端是 Jetson、GPU 服务器或工业计算机，还要评估驱动、内存复制、落盘和算法处理是否能持续跟上。链路稳定需要 FPGA 与主机两端共同验证。

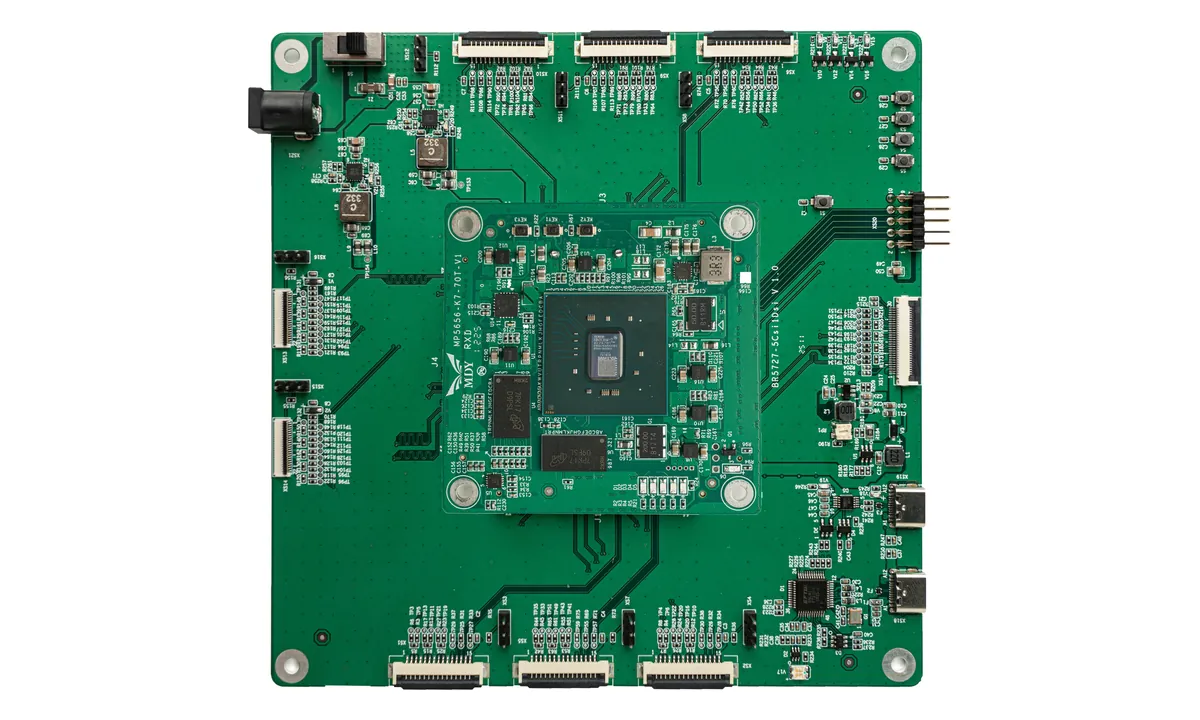

*图：CP9156-27多路MIPI FPGA开发板，可用于多路CSI接入与聚合逻辑验证；实际接口组合以项目配置为准。*
建议这样验证四路MIPI聚合
先逐路单独运行，确认每路分辨率、帧率和错误计数正常；再逐步增加到两路、三路和四路，同时记录输入帧数、缓存峰值、输出帧数和主机接收结果。最后在目标线缆、目标主机和预期运行时长下进行连续测试。
总结
四路 MIPI 摄像头同步采集的核心是“独立接收、明确同步目标、统一时间信息、合理缓存、稳定输出”。FPGA 多路视频聚合方案只有把传感器、FPGA 和后端主机作为完整链路验证，才能判断是否适合实际应用。
