四网口FMC模块能做什么？多端口采集、转发和隔离测试的设计要点 | 明德扬FPGA
多网口FPGA平台可以同时连接多个设备、建立独立数据通道或验证网络转发。四个RJ45接口真正同时工作时，共享时钟、FPGA IO、缓存和上行带宽都需要统一规划。
多网口FPGA平台可以同时连接多个设备、建立独立数据通道或验证网络转发。四个RJ45接口真正同时工作时，共享时钟、FPGA IO、缓存和上行带宽都需要统一规划。
多网口方案先确定三种关系
- 每个端口是独立终端还是需要互相转发
- 四路是否使用相同速率和协议
- 汇总数据最终送往DDR、PCIe还是其他网口
*图：四路PHY接入、端口独立统计、缓存与仲裁、协议处理、上行或转发。*

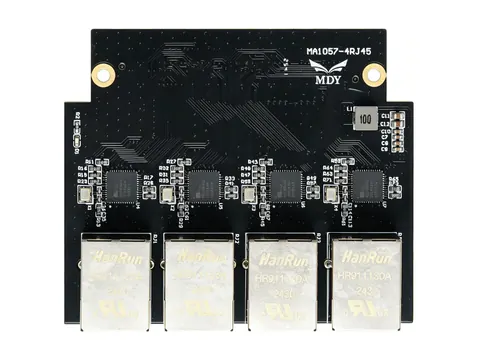

*图：MA1057 四RJ45 FMC网络模块，用于了解板卡与主要接口形态。*
端口独立不等于资源独立
每路PHY可以有独立收发数据和状态，但FPGA内部可能共享DDR、处理模块或上行接口。并发流量应按总和计算。
为每端口保留包计数、错误计数和缓存水位，便于定位拥塞。
时钟与复位怎样组织
多颗PHY可能使用公共参考时钟，也可能分别提供接收时钟。跨时钟域需要明确边界，复位与链路建立状态应逐端口管理。
不要用一个端口的状态代表全部链路。
转发场景如何避免阻塞
若不同端口之间转发，应定义缓存、优先级和拥塞策略。一个慢端口不能无限占用共享缓存。
需要线速转发时，还要核对最小包长下的包处理能力。
MA1057适合的验证方向
MA1057-4RJ45采用KSZ9031RNXIC，为FMC平台扩展多路以太网接口，适合多设备接入和网络转发验证。
母板选型仍需核对FMC引脚、电压、时钟和四路并发带宽。
总结
四网口FMC模块设计的重点是逐端口状态、跨时钟缓存、共享带宽和拥塞策略，而不仅是接口数量。
