FMC连接器外形相似，并不代表子卡可以直接使用。HPC与LPC引脚范围、VADJ电压、时钟方向、收发器通道和机械高度中的任何一项不匹配，都可能导致接口不可用。
FMC连接器外形相似，并不代表子卡可以直接使用。HPC与LPC引脚范围、VADJ电压、时钟方向、收发器通道和机械高度中的任何一项不匹配，都可能导致接口不可用。
插卡前必须核对的三类信息
- 子卡使用哪些FMC引脚和IO电压
- 是否需要高速收发器与专用参考时钟
- 母板供电能力、方向和机械空间是否匹配
*图：FMC子卡需求、连接器HPC/LPC、VADJ与时钟、开发板资源。*

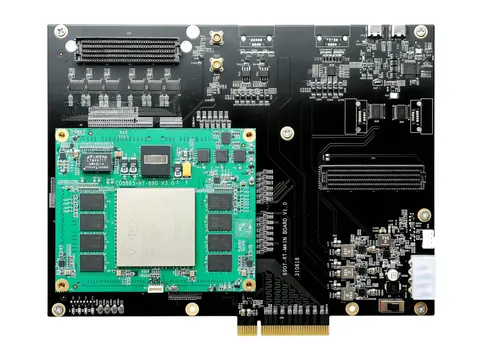

*图：CP9165-34双FMC PCIe开发板，用于了解板卡与主要接口形态。*
HPC和LPC的差别在哪里
LPC提供较少的用户IO与高速通道，HPC引出范围更大。HPC子卡插到仅实现LPC信号的母板上，即使机械上能连接，也可能缺少关键引脚。
应依据双方原理图或FMC引脚表逐项比对。
VADJ错误的风险最大
FMC用户IO通常由可调电源VADJ决定电平。母板设置与子卡器件不匹配时，轻则通信失败，重则可能损伤IO。
上电前确认VADJ值、最大电流和子卡是否回传电压识别信息。
时钟和高速通道如何检查
确认时钟由母板还是子卡提供、频率与电平标准，以及GT通道对应的收发器Bank和参考时钟位置。
高速ADC/DAC还要检查同步信号、触发和确定性延迟要求。
为什么使用双FMC开发板
CP9165-34提供双FMC与PCIe x8，适合连接ADC、DAC或自定义FMC子卡并把数据送入主机。
具体子卡兼容性仍需按引脚、电源、时钟和固件逐项确认，不能只看“都是FMC”。
总结
判断FMC兼容性要同时看连接器引出范围、VADJ、时钟、GT通道、供电和机械结构，插得上不等于用得了。
