大尺寸显示屏在研发、生产和维修过程中，经常需要脱离原整机单独点亮。测试人员不仅要确认屏幕能否显示，还要检查色彩、灰阶、坏点、亮暗线、闪烁和同步异常。eDP/VBO图像测试仪就是为这类工作提供稳定图像源和可重复测试流程的工具。

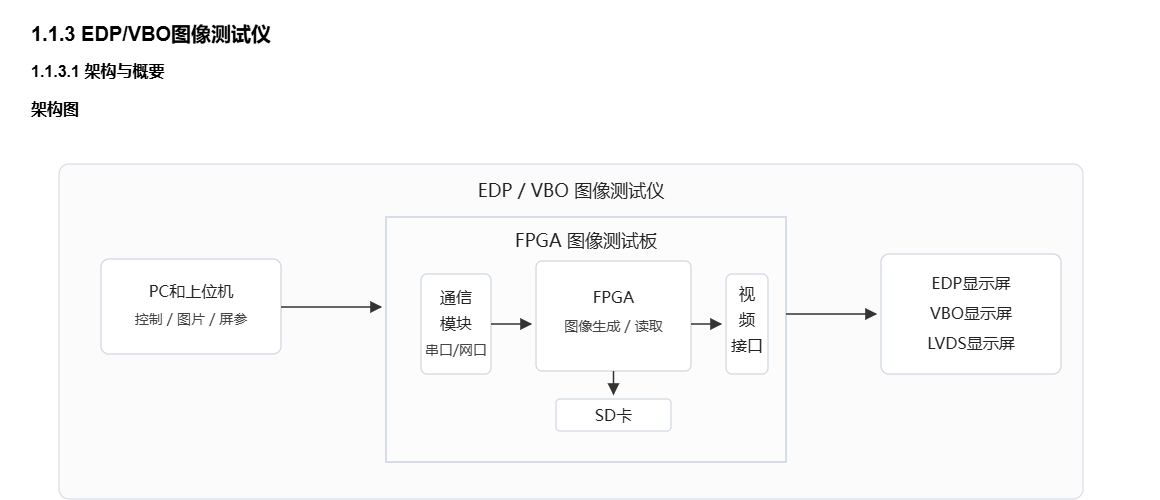

eDP/VBO图像测试仪怎么工作？从上位机到显示屏的完整链路架构示意图
测试链路如何组成
PC或上位机负责选择测试项目、下发屏幕参数和图像，并显示测试状态与日志。通信模块通过串口或网口把命令传给FPGA图像测试板。FPGA生成纯色、灰阶、彩条、棋盘格等测试画面，也可以读取SD卡中的图片和配置，再通过eDP、VBO或LVDS视频接口输出到显示屏。
SD卡适合保存常用测试图片、不同屏幕参数和测试流程。完成初始配置后，部分场景可以减少对电脑的依赖，让操作人员按固定流程完成检测。
从参数配置到稳定出图
点屏前首先要把屏幕规格转换成测试设备可执行的参数，包括有效分辨率、总行场时序、像素时钟、刷新率、链路数量、颜色位宽和连接器定义。设备上电后，控制端先完成电源与复位时序，再配置视频链路，最后启动测试图案输出。若顺序错误，即使分辨率填写正确，也可能一直黑屏。
测试图案应从容易判断链路状态的内容开始。纯黑、纯白和RGB纯色用于确认基础颜色通道；灰阶用于观察位宽、Gamma和渐变连续性；棋盘格、单像素线及边框图案适合检查缩放、裁切和映射错误；动态画面则用于观察丢帧、撕裂和链路稳定性。
eDP、VBO与LVDS的关注点
三类接口都可用于显示传输，但调试重点并不相同。eDP通常需要关注Lane数量、链路速率、训练过程与AUX通道交互；VBO更强调高速串行链路数量、映射方式和同步关系；LVDS则需要确认单双路、位宽、像素映射及差分时钟。平台可以复用测试图案和控制流程，但接口板、电气连接和底层驱动不能简单互换。
常见异常如何定位
- 完全黑屏：先检查供电、背光、复位、初始化命令和链路是否建立；
- 能亮但无有效图像：检查分辨率、总时序、像素时钟及数据映射；
- 颜色异常：检查RGB顺序、位宽、数据格式和Gamma配置；
- 画面偏移或裁切：检查有效区、前后肩、同步宽度和缩放设置；
- 闪烁或偶发花屏：检查信号完整性、线缆、连接器、链路速率和时钟稳定性；
- 固定位置亮暗线：用纯色和单像素图案交叉判断屏体、排线与发送端问题。
推荐验证流程
- 按屏幕规格核对供电、电平和连接器定义；
- 使用最低可行分辨率或厂商推荐参数建立链路；
- 依次输出纯色、灰阶、彩条、棋盘格和边框图；
- 增加动态素材，连续运行并记录异常时间与条件；
- 更换线缆或接口板进行交叉验证，排除连接问题；
- 固化屏参、测试图案顺序和判定记录，形成可重复流程。
能力边界
图像测试仪可以提供稳定图像源并帮助隔离屏体、链路和参数问题，但不能单独替代亮度、色度、响应时间等光学测量设备。若目标是自动判定坏点、Mura或色差，还需要相机、色度计及相应算法配合。
