DDR内存条OS测试方案｜开短路、漏电与异常管脚筛查

了解DDR3、DDR4内存条如何通过FPGA测试平台进行管脚级开路、短路、漏电和异常负载筛查，以及它与功能测试的区别。

内存条无法正常工作，不一定都是颗粒读写功能问题。连接器管脚开路、相邻信号短路、焊接异常、漏电或负载异常，也可能导致主板无法识别、启动不稳定或间歇性报错。OS测试就是在功能测试之前，先对内存条管脚的基本电气状态进行筛查。

这里的OS通常指Open/Short，即开路与短路检查。它关注的是管脚级电气连接，不是对DDR读写速度、容量或时序性能做完整验证。

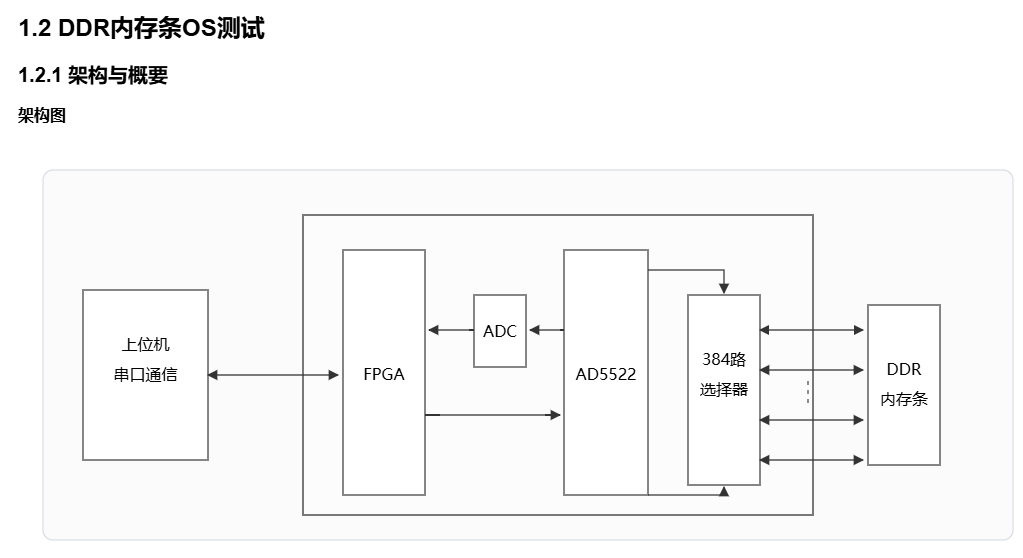

测试平台如何组成

上位机负责选择内存条型号、启动测试并显示结果，FPGA负责扫描顺序、通道切换、采样时序和异常判断。AD5522一类器件用于向被测管脚施加受控电压或电流，多路选择阵列则把测试通道依次连接到DDR连接器的不同管脚。ADC采集返回值后，FPGA将测量结果与该管脚的上下限阈值比较。

这种架构的重点不是简单测一次电阻，而是在已知激励条件下观察每个管脚的响应。地址、数据、时钟、控制、电源和地等管脚的电气特征并不完全相同，因此不能用同一个固定阈值判断全部管脚。

一次测试如何进行

1. 上位机加载与内存条类型对应的管脚映射和测试参数；
2. FPGA先将未测试通道置于安全状态，再选通目标管脚；
3. 测试器件施加设定的电压或电流，并等待信号稳定；
4. ADC读取目标管脚的响应值，必要时进行多次采样和平均；
5. FPGA按照该管脚的阈值判断正常、疑似开路、疑似短路或异常漏电；
6. 全部管脚扫描完成后，上位机按连接器位置输出结果和异常清单。

为了避免误判，测试顺序还要考虑相邻管脚状态。例如检查某一信号是否与旁边信号短接时，需要控制其他通道的激励状态，而不是只观察单点电压。

阈值为什么需要校准

同一型号内存条在不同批次、温度和测试夹具下会存在测量偏差。连接器接触电阻、走线长度、保护器件和测试板寄生参数，也会影响采样值。因此阈值通常要通过合格样品和已知故障样品共同校准。

推荐先采集一批正常样品的分布，再用开路、桥连和漏电等典型故障样品确认可分离范围。阈值过紧会增加误报，过宽则可能漏掉轻微异常。生产使用时还应保留原始测量值，便于追溯边界样品，而不只保存“通过/失败”。

推荐验证流程

• 先确认内存条代际、连接器定义和测试夹具方向；
• 用合格样品建立各类管脚的参考区间；
• 分别验证开路、相邻短路、对地短路和异常漏电；
• 重复插拔测试，检查夹具接触带来的波动；
• 统计单条测试时间、误报率和重复性；
• 将异常结果与显微检查或万用表复测结果交叉确认。

OS测试与功能测试的边界

OS测试适合在来料、维修和功能测试之前快速排除明显电气故障。它能帮助定位连接器、焊点及管脚网络异常，但不能替代控制器初始化、容量识别、读写压力、频率裕量和长期稳定性测试。

因此更合理的流程是先做OS筛查，再让通过的样品进入功能测试。这样既能减少故障样品对主板和功能工位的影响，也能把“电气连接问题”和“存储功能问题”分开定位。
