项目新增 CAN FD 传感器时，不能只确认“有 CAN 接口”。控制器、收发器、主控连接方式、仲裁段与数据段速率，以及终端电阻都需要一起核对。
本文用通俗方式说明“CAN FD传感器接入”相关的判断方法，重点帮助业务、采购和项目人员准备需求，也方便研发按同一顺序复核。
*图：整理节点、确认速率、选择控制器、检查总线、记录错误的五步确认路径。*

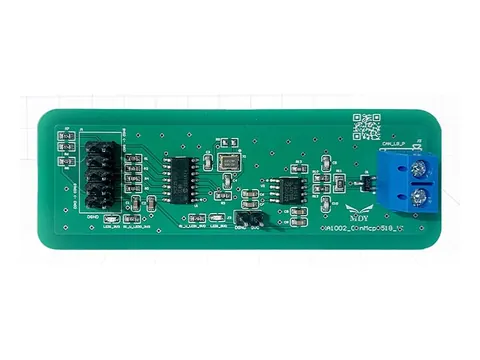

*图：MA1002-canMcp2518 CAN FD功能模块产品图，用于确认具体板卡与接口形态。*
先整理传感器和总线条件
列出节点数量、报文 ID、周期、载荷长度、仲裁段速率、数据段速率和线束长度。若设备只支持经典 CAN，也要在混合网络中明确兼容方式。
速率设置应以整条总线所有节点共同支持为前提。
控制器与收发器职责不同
CAN FD 控制器负责帧组织、仲裁和错误管理，物理收发器负责总线电平转换。选模块时应确认两者配置，以及它与 FPGA 或主控之间采用的接口。
只看到控制器型号，不能推断整块模块的电气防护和连接方式。
布线与终端仍会影响稳定性
终端电阻、支线长度、连接器和接地不合适，会带来重发、错误帧和间歇掉线。调试时应同时看控制器错误计数和总线波形。
先用短线和少节点建立基线，再逐步扩展到完整网络。
对应模块如何使用
MA1002-canMcp2518 采用 MCP2518 CAN FD 控制器，可为 FPGA 平台补充 CAN FD 接口，适合接口联调和方案验证。
若项目需要多路 CAN、ARINC429、RS422 与离散量集中处理，可进一步评估 MP9122。
总结
说明新增CAN FD传感器时需要确认的速率、节点、控制器接口、电气收发和错误监测。
