AI算法需要数据，但真实设备中的数据来源往往并不统一。相机可能使用MIPI，雷达可能使用LVDS，IMU和执行机构可能使用CAN，工业传感器还可能使用RS422、RS485，高速采集模块则可能使用JESD204B。Jetson或GPU服务器很难直接覆盖所有接口，更难保证多路数据在时间上可以对应。

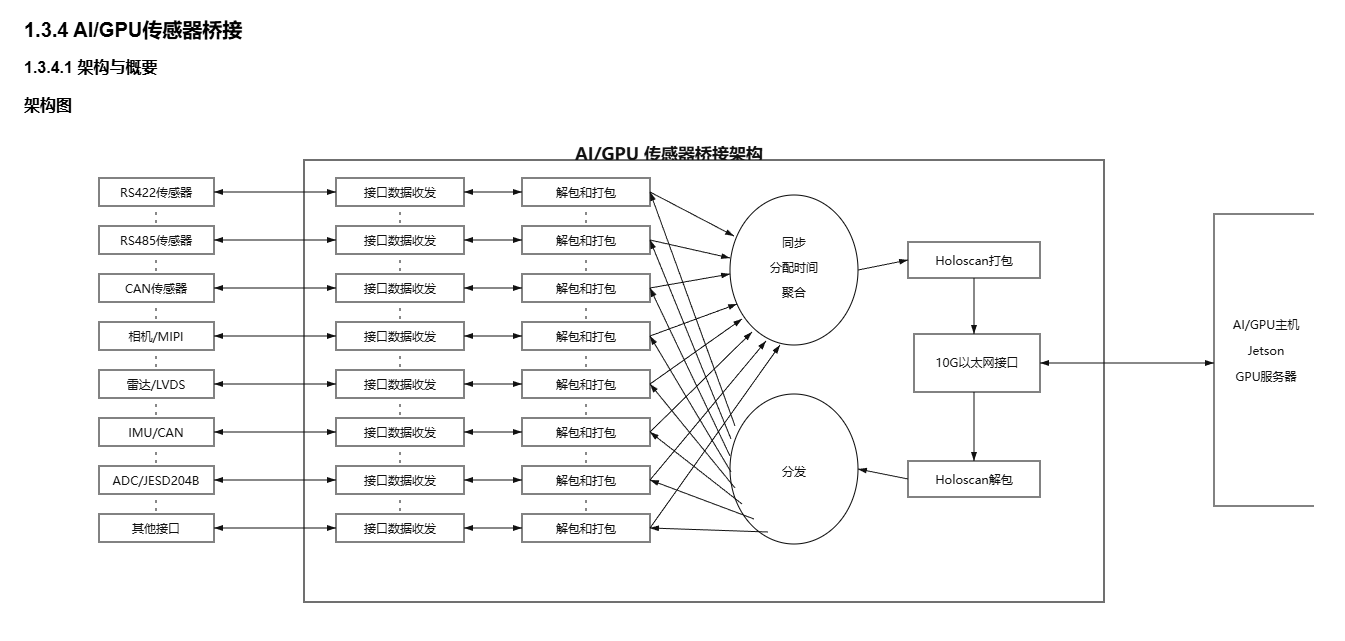

AI/GPU主机如何接入多类传感器？FPGA传感器桥接方案介绍架构示意图
FPGA传感器桥接方案位于传感器与AI/GPU主机之间，负责接入多种接口、解析数据、分配时间信息、聚合数据流，并通过高速网络将整理后的数据交给上层算法。
数据如何进入AI主机
不同传感器先进入对应的接口收发模块。FPGA对数据进行解包、格式整理和同步聚合，再按照主机需要的协议进行封装。资料方案中采用Holoscan相关封装思路，并通过10G以太网连接Jetson或GPU服务器。主机发出的控制数据也可以反向经过FPGA解包，再分发给对应设备。
这样做的好处是把接口适配和实时数据整理留在FPGA侧，让GPU更专注于图像、点云、传感器融合和AI推理。
为什么需要统一时间基准
多传感器融合不仅要求数据到达主机，还要求数据能够在时间上对应。相机帧、雷达点云、IMU姿态和控制器状态如果使用不同计时方式，即使网络没有丢包，也可能因为时间偏移导致融合结果不稳定。
桥接板可以在数据进入FPGA时记录统一时间戳，并结合外部触发、PPS、同步脉冲或主机下发的时间基准建立对应关系。对于周期性传感器，还需要记录帧号、采样序号和异常间隔，使主机能够识别迟到、重复或缺失的数据。
带宽与缓存如何规划
设计时不能只比较10G以太网的标称带宽与所有传感器平均速率。相机和高速ADC常以突发方式输出，协议封装也会增加额外开销，因此还要计算峰值带宽、并发时刻、包头开销和缓存深度。
FPGA侧通常需要为不同数据源设置独立缓冲区，再由调度逻辑按优先级或时间顺序输出。缓存过小会在突发流量时丢数，缓存过大则会增加延迟。实时控制数据、状态数据和大带宽图像数据也不应采用完全相同的排队策略。
主机侧如何接收数据
桥接板完成统一封装后，可通过10G以太网把数据送往Jetson或GPU服务器。主机软件根据通道标识、数据类型、时间戳和长度恢复各路数据，再交给图像处理、点云处理或融合算法。资料架构中给出了Holoscan相关的封装与解包思路，但实际项目仍需根据主机系统、网络协议和算法输入格式确定具体实现。
控制方向同样重要。主机下发的曝光、增益、触发、模式切换或执行机构命令，需要经过协议解包和目标通道分发，并对超时、非法命令和设备无响应进行记录。
适合哪些系统
- 机器人同时接入相机、雷达、IMU和执行机构；
- 无人机或智能装备进行多传感器融合；
- Jetson或GPU平台缺少特定工业传感器接口；
- 高速ADC采集数据需要实时送入GPU处理；
- 需要传感器数据与AI结果形成低延迟闭环控制。
推荐的验证顺序
- 单独验证每种接口的收发、电气和协议解析是否正确。
- 为每路数据增加序号和时间戳，检查长时间运行是否丢包或乱序。
- 逐步增加并发通道，测量峰值带宽、缓存占用和端到端延迟。
- 在主机侧核对数据格式、时间戳和通道映射，再接入算法。
- 最后验证控制指令的往返时间、异常处理和闭环稳定性。
常见异常如何定位
单路正常而多路并发丢数，通常应检查带宽、缓存和调度策略；数据完整但融合结果漂移，应优先核对触发关系、时间戳来源和时钟漂移；主机CPU占用过高，可能与包长过小、收包方式或重复拷贝有关；控制指令偶发失效，则要检查反向通道优先级、超时机制和设备应答。
方案边界
传感器桥接解决的是接口接入、实时整理、同步和高速传输问题，不会自动完成上层算法适配。不同传感器的协议细节、时间同步精度、主机驱动、Holoscan版本和GPU处理能力都需要结合实际系统验证，因此不能把该架构理解为对所有设备通用的即插即用转换器。
