ADS54J69四通道高速采集｜时钟、同步与稳定性选择
ADS54J69高速采集方案如何评估？说明500MSPS器件采样能力、四通道同步、FPGA缓存、后端传输和系统验证要点。
在通信、雷达和测试测量项目中，采样率只是高速采集方案的一部分。连续运行是否稳定、多通道是否同步、数据能否及时送到后端，同样会影响最终使用效果。
图：模拟信号经过ADS54J69采样、时钟同步和FPGA处理后，再送往存储、网络或主机。
先看结论
评估高速采集方案时，可以同时比较采样率、通道数量、输入频率、同步方式、连续数据量和后端处理能力。整条链路合理匹配，才能稳定发挥每通道最高500MSPS的器件采样能力；板级工作配置则应以实际工程和测试条件为准。

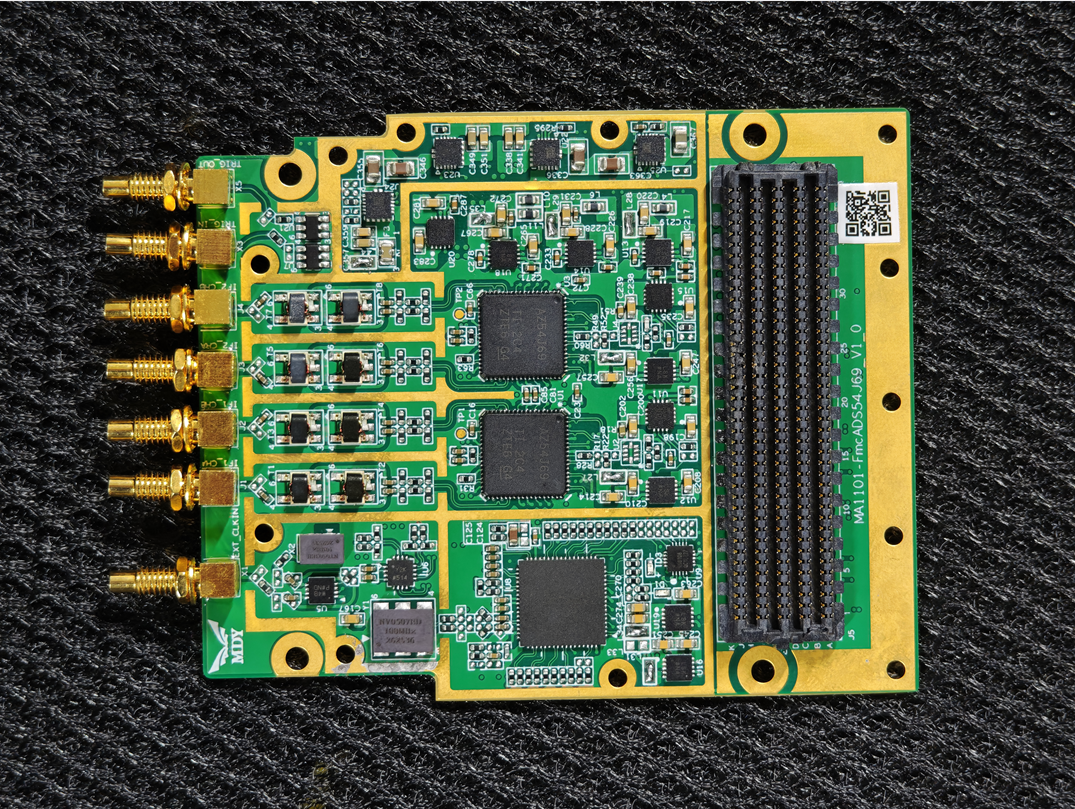

*图：MA1101-FmcAdS54J69采用两片ADS54J69，可组成四通道高速采集平台。*
为什么时钟很重要？
采集时钟就像相机的快门节奏。时钟不稳定，即使ADC和FPGA都能工作，采集结果也可能出现噪声增大或通道间位置变化。多通道系统还需要保证各通道使用统一、稳定的时间基准。
项目初期应先确认是否要求多通道同时采样，以及设备每次启动后是否需要保持一致的链路延迟。这两项需求会直接影响时钟和同步方案。
数据如何及时处理？
四通道高速采集会持续产生大量数据。FPGA先完成接收和整理，再根据应用进行缓存、筛选、计算或传输。后端接口与数据量匹配时，系统才能保持连续运行；内存更适合吸收短时数据波动。
因此，方案评估时应明确是“连续保存全部原始数据”，还是“只保留触发前后数据”，或“在FPGA内完成预处理后再上传”。三种需求对应的系统成本差别很大。
怎样降低项目风险？
建议先用标准信号源完成单通道测试，再逐步增加到四通道。检查内容包括波形是否连续、通道幅度是否接近、多次重启结果是否一致，以及长时间采集是否出现错误。
分阶段验证更容易定位问题，也能更快判断采集板、时钟或软件配置是否需要调整。
