测得快和测得细，是一回事吗？

采样率和分辨率有什么区别？从时间轴的采样点、幅度轴的数字档位出发，读懂ADC测得快与测得细，并以AD9653模块说明16位和125 MSPS。

记录一个人跳跃时离地的高度，每秒记录100次，和用刻度更细的尺子量，是两种不同的改进。采集电信号时，也要分清“记录得多快”和“每次数值分得多细”：前者看采样率，后者看分辨率。

采样率：一秒记录多少次

ADC会按一定节拍读取输入电信号。采样率就是每秒取得的采样点数，常用S/s、kSPS或MSPS表示。好比给运动中的物体连续拍照，在相同的时间里记录更多点，观察快速变化时就有更多时间线索。

例如每秒采样100次，就得到100个按时间排列的数值；把采样率提高到每秒1000次，同一秒内的记录点会更密。实际能观察到多快的信号，还需结合模拟输入带宽、前端电路、时钟和采样设置。采样率说的是记录节奏，测量准确度还要看其他环节。

分辨率通常用“位”表示。在相同输入范围内，位数越多，理论上可划分的数字档位越多，像尺子的刻度变得更细。16位ADC对应65,536个理论码值，可把输入电压表示成更细的数字层次。

但细刻度要发挥作用，还需给信号合适的输入范围，并关注模拟前端、噪声、参考和校准。若小信号只占输入范围的一小部分，或采集链路本身有明显噪声，屏幕上可稳定区分的细节会受到影响。因此，看位数的同时，也要看实际信号条件和整机表现。

把采样点画成波形，横向是时间，纵向是采样数值。对同一段信号，提高采样率，会在相同时间内获得更多记录点；提高分辨率，则是在相同输入范围内，用更细的码值描述每个点的高低。

前者帮助观察“变化发生得多快”，后者帮助区分“电压变化有多小”。两者可以同时提升，但解决的问题不同；画面是否清晰、读数是否稳定，还取决于信号和整条采集链路。

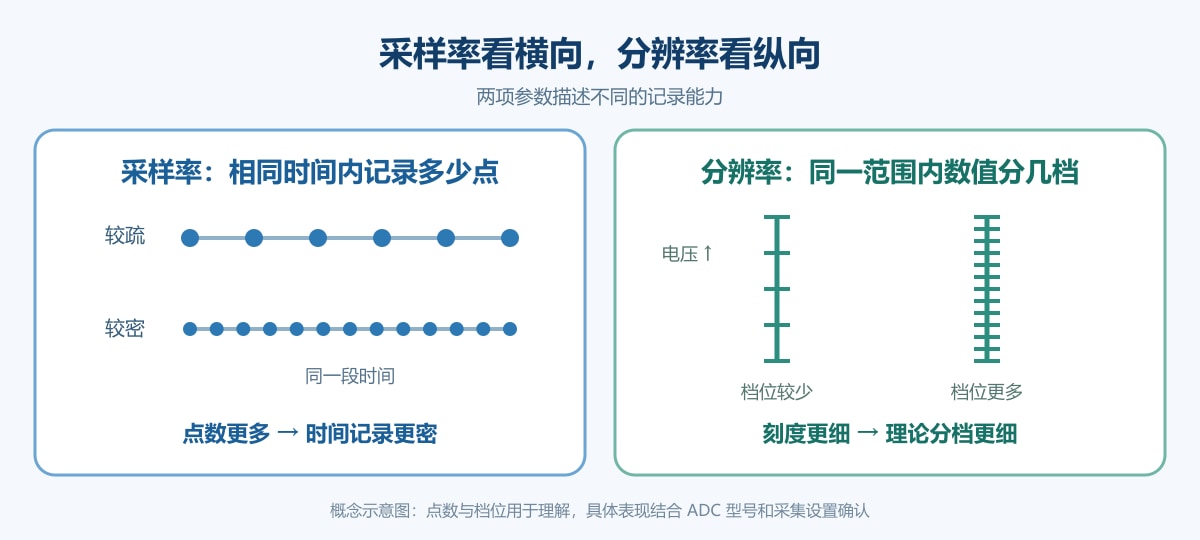

采样率比较横向采样点密度，分辨率比较纵向数值档位

图1：同一段时间内，采样点越密，时间记录越细；同一输入范围内，理论数值档位越多，幅度分档越细。

以官网的AD9653 FMC采集模块为例，AD9653器件标注16位、最高125 MSPS：16位对应每个采样点的理论幅度分档，125 MSPS对应每个通道的最高采样节奏。把两个数字分别放回幅度轴和时间轴，就容易读懂它们的作用。

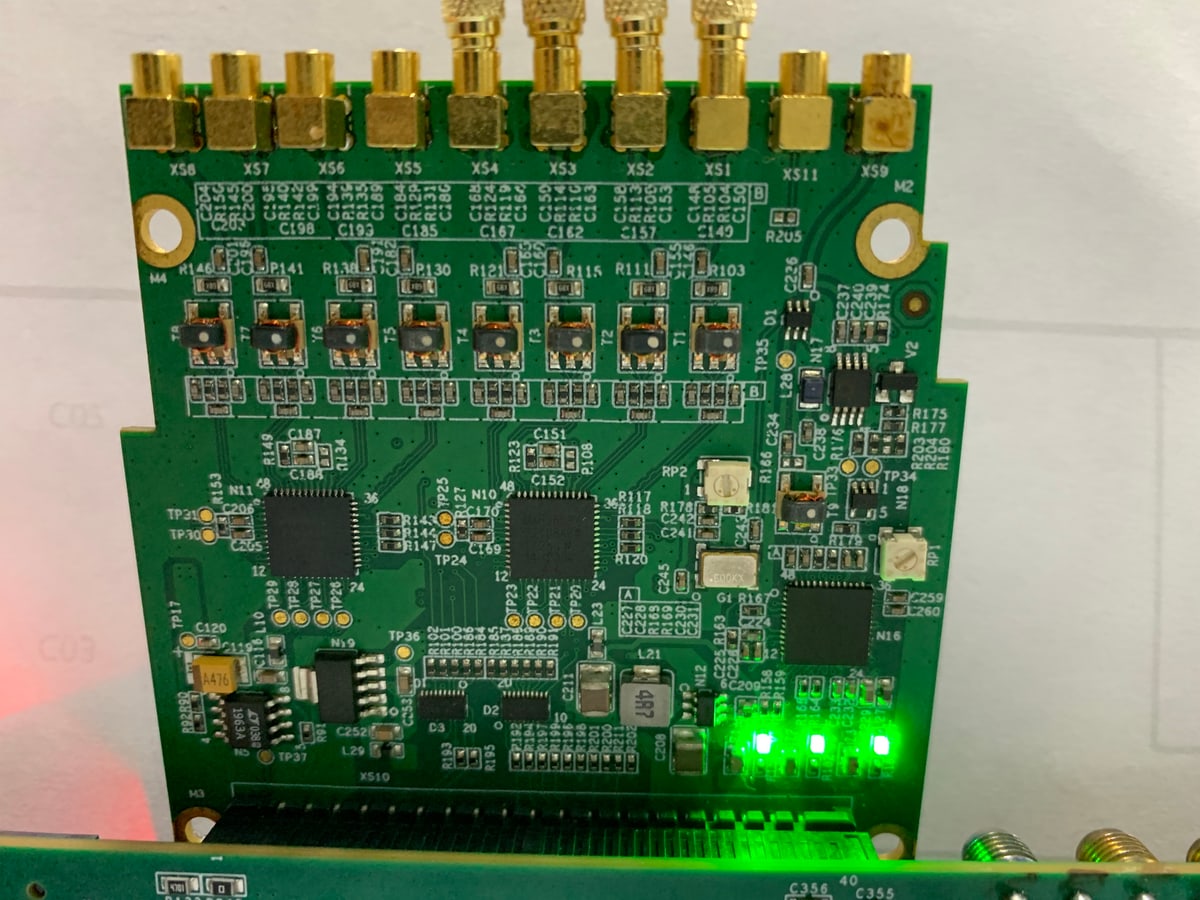

工作状态下的AD9653采集模块

图2：现有AD9653采集模块实物。选择整套系统时，还要结合输入范围、前端、时钟、FPGA接收和数据传输条件。

要看变化很快的过程，先说明信号的最高频率和持续时间；要分辨细小的幅度变化，再说明信号大小、输入范围与希望区分的差别。通道数、记录多久、是否需要持续保存，也会影响配置。带着这些信息浏览ADC采集产品与方案，更容易判断需要怎样的采集模块。

您更想看清快速变化，还是分辨细小变化？欢迎告诉我们准备采集什么信号，我们一起核对合适的方案。
