同样是测温度，有的传感器输出变化的电压，有的给出电流，还有的通过数字接口发送读数。选ADC采集板之前，先看资料里的“输出类型”，才能找对采集路径。

先找到输出类型，再看接线方式

传感器把温度、压力、位移等变化变成电信号。翻开型号说明，先找“输出”或“接口”：单位写V、mV的通常是电压输出；写mA的可能是电流输出；写I²C、SPI等的，则要按数字通信接口读取。只凭“温度传感器”的名称，还无法决定接到哪种采集输入。

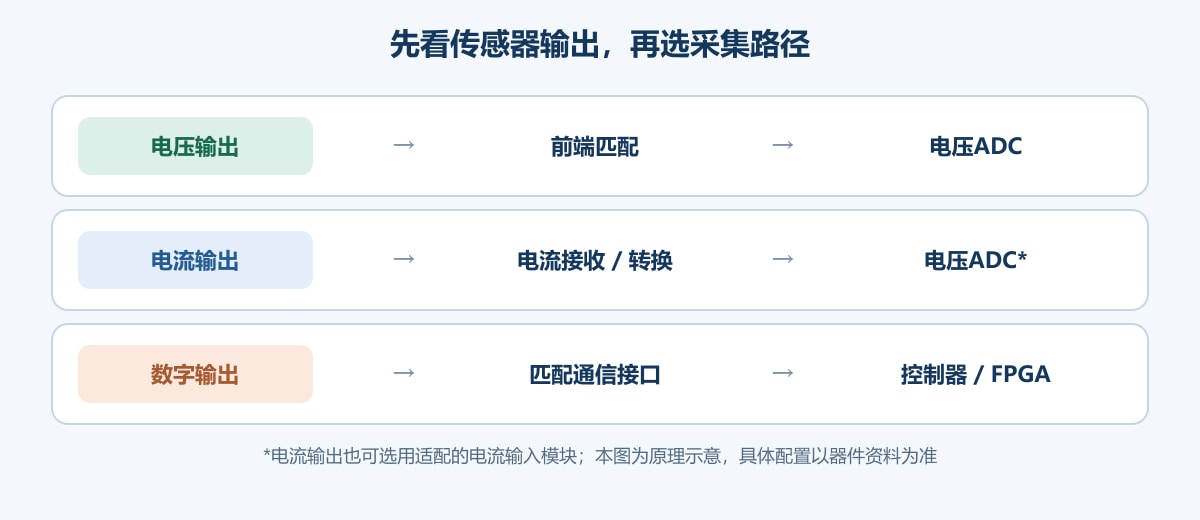

图1：三条线表示不同输出类型的选型方向，实际连接还要核对传感器和采集系统的电气、供电及接口条件。

电压输出：核对模拟输入

电压型传感器的输出会随被测量变化。ADC是把模拟电压转换成数字的器件；如果选用电压输入的ADC采集系统，应先核对传感器输出的最高、最低电压，以及它围绕哪个电压位置变化。电压落在合适的测量范围内，采集结果才有清楚的换算依据。

有的传感器只输出微小电压，可能需要放大、滤波或缓冲等前端电路。还要确认供电、接地和输入连接方式。采样率可再按变化速度选择。

电流输出：先确认怎样转换

工业现场常见4—20 mA等电流输出。电压输入的ADC读取的是输入端电压，因此要先用合适的电流接收电路，把电流变化转换为可测电压；也可以选择具备相应电流输入的采集模块。转换之后的电压范围，还需与ADC输入范围相匹配。

例如取样电阻能把回路电流变成电压，但电阻值和接法还取决于回路供电、接线、接收端条件及精度要求。选型时把“4—20 mA”写清楚，比笼统说“模拟信号”更有用。

数字输出：核对接口和读数方式

还有些传感器内部已经完成测量与数字化，外部提供I²C、SPI等数字接口。此时重点是让控制器或FPGA按规定的电平、时序和数据格式读取信息，而不是把数字引脚接入电压ADC的模拟输入。传感器资料通常会写明供电、接口和通信要求，系统设计也要与之对应。

从传感器资料出发选采集系统

以MA1001 AD7606采集子卡配合FPGA母板为例，实物图可以帮助认识电压采集端与后续数字处理部分。是否适合某款传感器，要把传感器输出方式、前端电路、输入范围和现有工程一起核对。

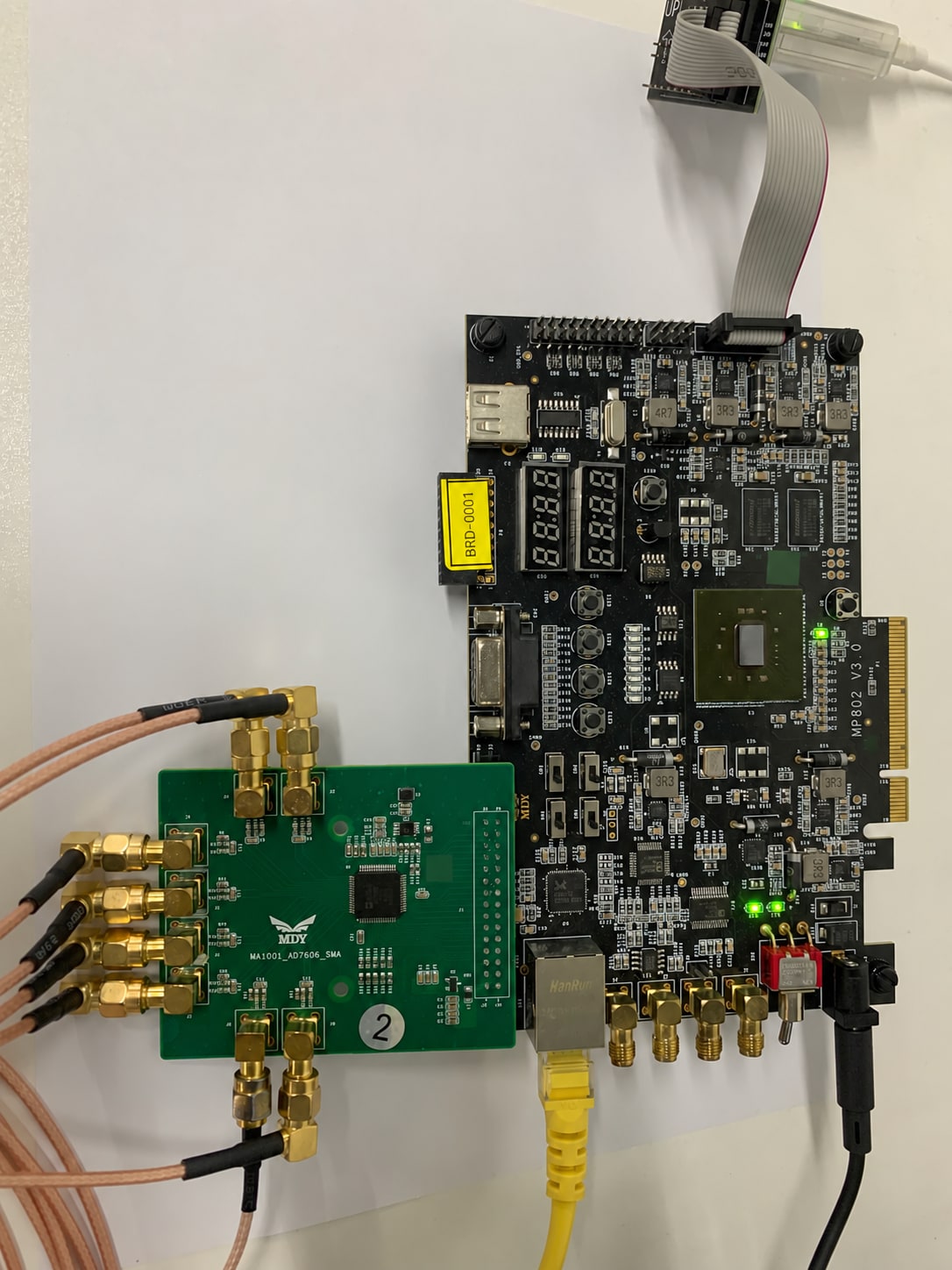

图2：绿色板为AD7606采集子卡，黑色板为演示使用的FPGA母板；照片用于说明系统组成。

准备选型时，可以提供传感器型号或数据表，并标出输出类型、输出范围、供电要求、通道数和信号变化速度。再结合MA1001 AD7606 ADC子卡与ADC采集产品与方案，核对需要哪种输入和前端匹配方式。
