ADC采集卡验收看什么？噪声、幅度、频率、通道一致性都要记录 | 明德扬FPGA
ADC采集卡能够输出数据，只能说明链路基本连通。为了让研发、采购和使用人员得到一致结论，验收需要固定信号源、测试条件、观察指标和记录方式。
ADC采集卡能够输出数据，只能说明链路基本连通。为了让研发、采购和使用人员得到一致结论，验收需要固定信号源、测试条件、观察指标和记录方式。
本文围绕“ADC采集卡验收”说明项目沟通和验证中的关键问题，尽量用业务、采购和项目人员都容易理解的方式展开。
*图：固定条件、检查静态、输入单频、比较通道、长时运行的五步确认路径。*

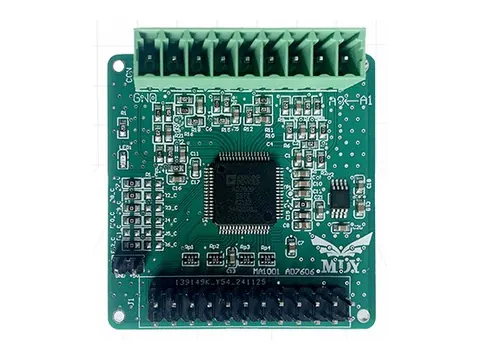

*图：MA1001 AD7606 ADC子卡产品图，用于了解板卡与接口形态。*
先固定测试条件
记录采集卡型号、采样配置、时钟来源、输入幅度、频率、端接方式、线缆和软件版本。条件不一致时，不应直接比较两次结果。
首次测试建议从较低幅度和较简单配置开始，确认安全后再提升。
无输入与有输入分别看
输入按规定端接时，可观察码值分布、直流偏置和噪声；输入稳定单频信号时，可检查幅度、频率和频谱位置。
频谱指标受到信号源、时钟和测试环境共同影响，不能把所有异常都归因于ADC。
多通道要比较一致性
同步采集卡应比较各通道幅度、相位或时间关系，同时检查是否有串扰、掉点或通道映射错误。
通道一致性标准应结合项目用途确定，不能照搬别的系统阈值。
最后做长时间记录
持续采集时观察丢帧、缓存、温度和主机接收状态，并保存异常发生时间。验收表应同时记录原始条件与结论。
MA1001可用于AD7606接口验证，MA1101适合更高速的多通道JESD204B采集方向。
总结
围绕ADC采集卡验收，最重要的是先固定真实接口、数据量和验收条件，再选择适合的FPGA平台与传输方式。方案中的具体速率、通道和兼容范围应以目标器件资料及项目确认结果为准。
