AD9653 FFT频谱怎么看？SNR、SINAD、THD与ENOB
介绍AD9653 FFT频谱的基波、谐波、噪声底、SNR、SINAD、THD、SFDR、ENOB，以及窗函数和FFT点数设置。
时域波形展示信号随时间的变化，AD9653 FFT频谱则把同一段采样数据按频率展开，用来观察基波、谐波、杂散和噪声底。FFT不是另一种采集模式，而是对AD9653原始数据进行数学分析。理解横纵坐标、分析条件和常用指标后，就能更有效地利用AD9653频谱功能定位信号质量和采集链路状态。
频谱图的横轴和纵轴怎么看
频谱横轴是频率，范围通常从直流延伸到采样率的一半；纵轴多用dB或dBFS表示幅度。最高的主要峰值通常对应输入信号的基波，基波整数倍附近的峰值称为谐波，其余较小的峰值和起伏构成杂散与噪声底。判断AD9653频谱时，应先确认主峰位置与信号源频率一致，再观察谐波分布和背景噪声。

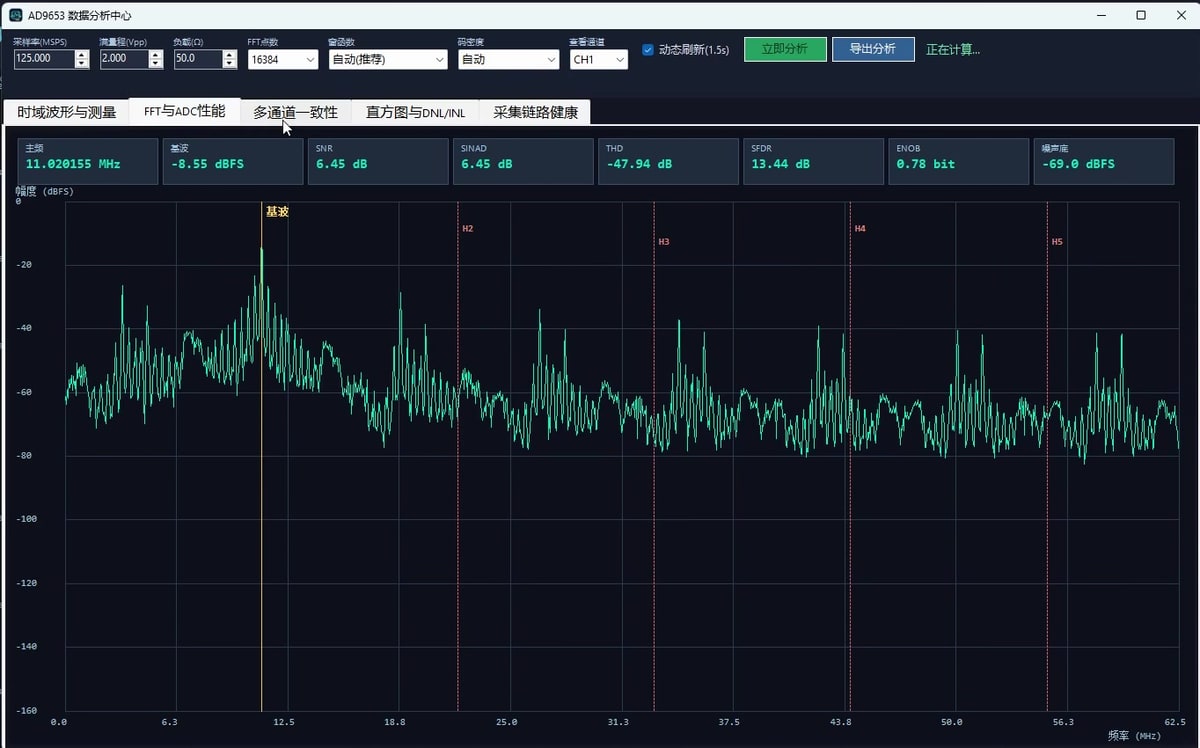

图1｜AD9653 FFT分析界面标出基波和谐波，同时显示常用动态性能指标。
SNR、SINAD、THD、SFDR和ENOB的区别
SNR用于观察信号与噪声的差距；SINAD同时考虑噪声与失真；THD描述各次谐波带来的失真；SFDR比较主信号与最大杂散；ENOB把综合动态性能换算为有效位数。这些指标会随输入频率、输入幅度、采样率、时钟质量、窗函数和FFT点数变化。记录完整测试条件，能够让AD9653 FFT结果更有比较价值。
窗函数与FFT点数怎样选择
截取有限长度数据时，波形首尾通常无法自然衔接，频谱能量会扩散到相邻频点。窗函数可减轻这种频谱泄漏，常用窗口各有幅度精度和频率分辨率侧重。FFT点数增加后频率刻度会更细，同时需要更多AD9653采样数据和计算时间。进行多次对比时，建议保持窗口、点数、采样率和输入条件一致。

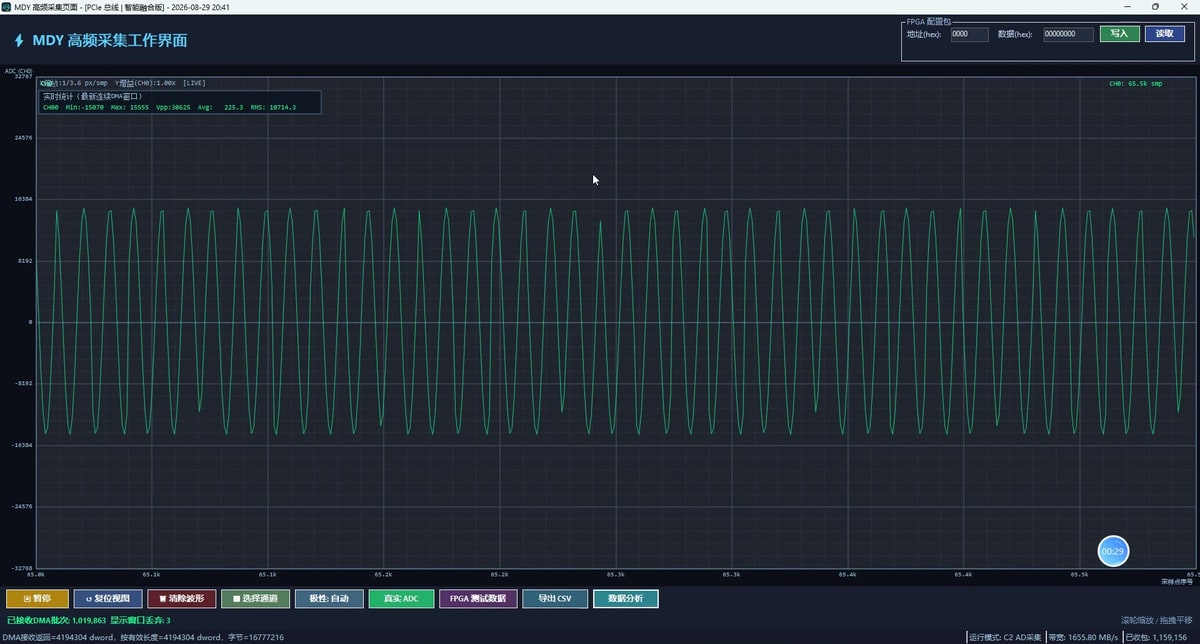

图2｜先在时域确认AD9653波形连续、幅度合适，再进入FFT频域分析。
用已知正弦信号建立频谱基线
可以先输入频率和幅度已知的正弦波，在时域确认波形没有削顶，再打开AD9653数据分析功能。主峰应出现在与信号源接近的位置；谐波偏高时，可检查输入幅度、信号源纯度和前端线性；杂散较多时，可继续核对采样时钟、供电、接地和同轴连接；噪声底变化明显时，可比较不同通道和不同连接条件。
让FFT结果可复现
保存结果时建议同时记录AD9653通道、采样率、输入频率、输入幅度、输入阻抗、窗函数、FFT点数以及采集时间。屏幕截图适合快速查看，导出原始数据则便于在MATLAB或Python中复算。采用统一测试条件重复测量，就能把AD9653 FFT频谱从一张界面图变成可追踪、可对比的工程数据。
