AD9280+AD9709采集回放闭环怎么搭？从输入到千兆网再到输出 | 明德扬FPGA
同时带ADC和DAC的平台，既能观察外部模拟信号，也能把数字波形重新输出，适合教学、仪器原型和算法链路验证。关键是先分清采集、处理、传输和回放各环节。
同时带ADC和DAC的平台，既能观察外部模拟信号，也能把数字波形重新输出，适合教学、仪器原型和算法链路验证。关键是先分清采集、处理、传输和回放各环节。
本文围绕“AD9280 AD9709采集回放”说明项目沟通和验证中的关键问题，尽量用业务、采购和项目人员都容易理解的方式展开。
*图：模拟输入、ADC采集、FPGA处理、网络交互、DAC输出的五步确认路径。*

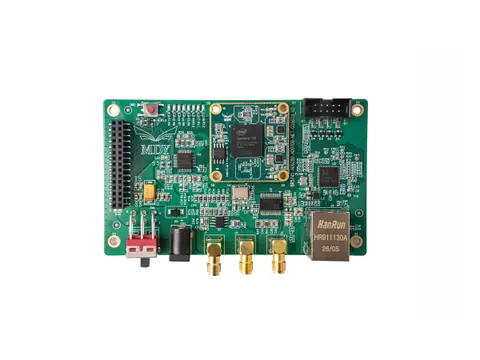

*图：CP9173-45 ADC/DAC千兆网开发板产品图，用于了解板卡与接口形态。*
先定义闭环测试目标
可以验证“采集后原样回放”，也可以在FPGA或电脑端处理后再输出。两种模式的延迟、缓存和结果判断不同，测试前应明确。
如果要比较输入与输出，还需要统一幅度、频率、采样点和触发条件。
采集侧重点
输入信号应符合ADC前端允许范围，采样时钟要稳定，FPGA接收后应先检查码型、幅度和频谱是否合理。
建议先用单频或已知波形建立基线，再接入真实传感器。
回放侧重点
DAC输出不仅受数字数据影响，也与更新时钟、模拟输出范围、滤波和负载有关。示波器看到的波形应结合板卡输出条件理解。
不要把数字码值与实际电压简单画等号。
一体化平台的价值
CP9173-45集成AD9280、AD9709、Cyclone 10 LP和千兆网，适合验证采集、网络传输及回放路径。
具体采样、输出和网络程序应以产品资料与交付内容为准，项目使用前建议按目标信号做带宽核对。
总结
围绕AD9280 AD9709采集回放，最重要的是先固定真实接口、数据量和验收条件，再选择适合的FPGA平台与传输方式。方案中的具体速率、通道和兼容范围应以目标器件资料及项目确认结果为准。
