AD7606多通道同步采集后，要通过千兆网送到电脑，关键不是简单地把采样值塞进UDP，而是让采样时刻、通道顺序、包长度和丢包判断保持一致。
AD7606多通道同步采集后，要通过千兆网送到电脑，关键不是简单地把采样值塞进UDP，而是让采样时刻、通道顺序、包长度和丢包判断保持一致。
先算清一秒产生多少数据
- 采样率×通道数×每个样点字节数
- 数据包头、序号和网络协议开销
- 电脑端处理停顿时可用的缓存时间
*图：同步采样、整理八通道、写入缓存、UDP分包、电脑还原。*

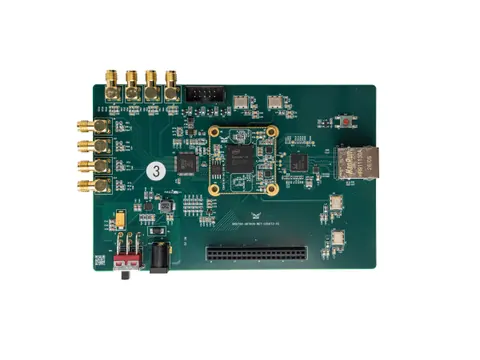

*图：CP9173-44 AD7606千兆网开发板，用于了解板卡与主要接口形态。*
通道顺序必须固定
每次采样的八通道数据可按固定顺序组成一组，并在数据头标明采样序号。电脑端按组解析，能避免某个字节错位后整包通道都被误解。
网络包要能判断缺失
包头建议包含版本、序号、有效长度和时间信息。UDP本身不保证到达与顺序，电脑端需要根据序号发现丢包，并决定插空、报警或舍弃当前数据段。
CP9173-44的应用定位
CP9173-44集成Cyclone 10 LP、AD7606和千兆网，可用于八通道采集到网络传输验证。AD7606器件支持最高200 kSPS级同步采样，实际持续采样还要结合输入前端、FPGA配置和网络链路验证。
电脑端也要做接收能力测试
上位机应统计接收包数、序号间断、解析错误和写盘速度。若只在开启实时绘图或保存文件后丢包，问题可能来自电脑端处理节拍，而不是FPGA或网络物理链路。
建议先用FPGA递增计数替代ADC样点，长时间验证网络和解析；通过后再接真实模拟输入，并检查八通道幅度、相位和采样组顺序。
验证结果如何判断
AD7606千兆网采集的核心是统一采样组、通道顺序和网络序号。带宽预算通过后，还要验证长时间连续传输和电脑端还原。
