桌上有接着线缆的绿色小板、黑色大板，电脑还显示着波形：为什么采集演示要用到这几样设备？可以把它们看成一个分工合作的小队。小板把电压变成数字，FPGA大板组织数据，电脑软件呈现变化。

小板先做什么：把电压变成数字

测试信号或经过适配的传感器信号，首先来到采集子卡。本例中的绿色小板是MA1001 AD7606子卡，板上的AD7606是模数转换器，也叫ADC。它在采样时刻读取模拟电压，转换成数字码，供后续整理和绘图。

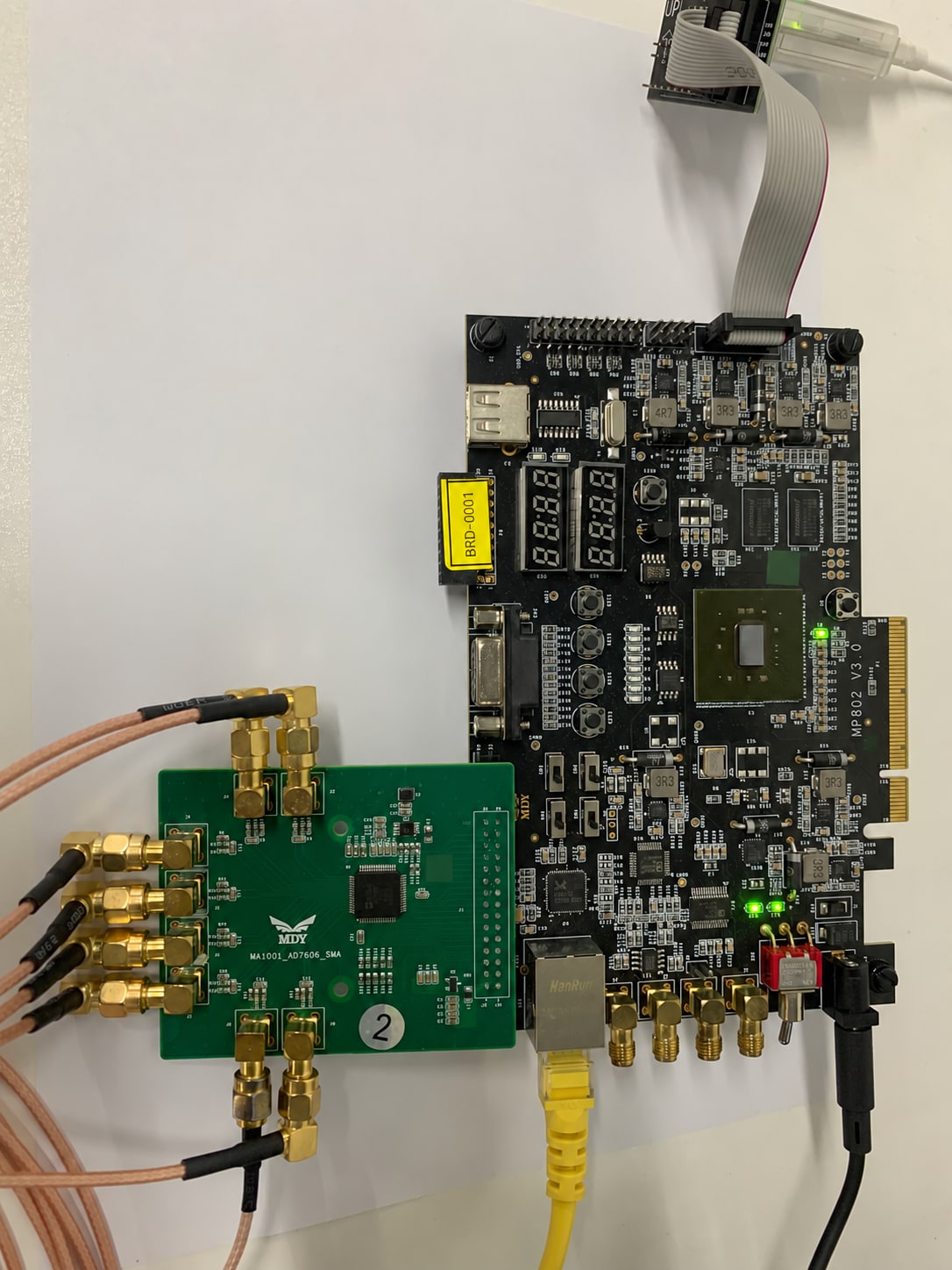

图1：左下绿色板为MA1001 AD7606采集子卡，右侧黑色板为本次演示的FPGA母板，两块板经板间接口配合工作。

大板接着做什么：接住并整理数据

子卡给出的已经是数字数据。与它相连的FPGA母板按当前工程的配置发出采集控制、接收转换结果，并整理各通道数据。在这套演示里，板上工程还负责把数据传给电脑。

若同时观察几路输入，母板工程还需按约定区分每一路采样值。这样电脑软件选择某个通道时，显示的才是对应那一路的数据；通道名称与接线位置也更容易对照。

FPGA可以围绕任务编写逻辑。采样怎样安排、通道怎样标记、数据通过什么接口传出，都要结合母板资源和工程设计确认。选板时，还应看看现有工程能否支持自己的用途。

电脑又做什么：把数据画成曲线

电脑软件按通道和先后顺序显示采样点，屏幕曲线便呈现出电压变化。若要读出具体电压或时间，还需核对输入量程、换算设置及采样时间轴。

分析或保存数据，则要看配套软件和当前工程的功能。先明确希望电脑显示或记录什么，选型会更有针对性。

为什么要分成两块板

两块板分开，便于围绕信号和系统需求组合：子卡聚焦模拟输入与转换，母板提供采集控制、数据组织和传输所需的可编程平台。讨论方案时，也能分别确认输入通道与量程、板间连接和电脑端显示。

实际搭配时，还需核对连接器与引脚、供电、信号时序，以及配套FPGA工程。先确认这些条件，后续联调会更顺畅。

如果准备沿用已有母板搭配新的采集子卡，可以先提供母板型号、板间接口资料及希望采集的信号条件，再一起判断需要哪些适配工作。

顺着数据流，再看一遍分工

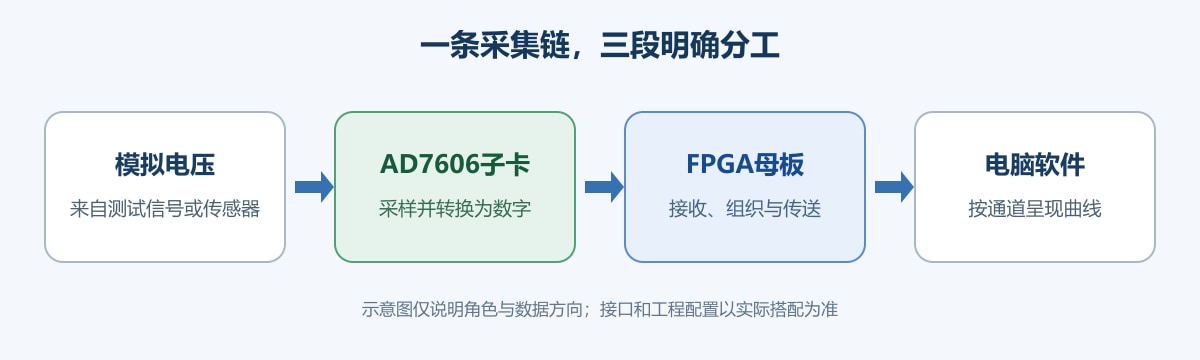

图2：箭头表示本例的数据流向；各板卡采用的具体接口与功能配置，以实际工程为准。
